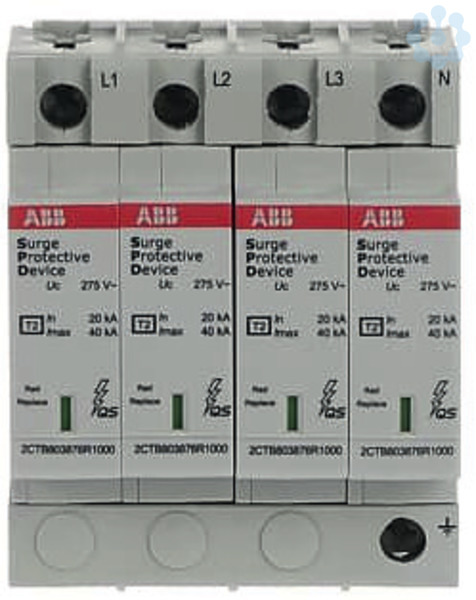

Artikelbild
Abbildung ähnlich
ABB

SPD Typ 2 für 230/400 V TN-S 4P, Imax 40kA, In 20kA, Up 1, 25kV

3967833 OVRT24L40-275PQS 2CTB803873R5600
auf Anfrage
je 1 Stück
Hat Bestand

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.

Merkmale

Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 125 A
Integrierter Kurzschlussschutz Nein
Leckstromfrei Nein
Netzform DC Nein
Netzform IT Nein
Netzform TN Ja
Netzform TN-C Nein
Netzform TN-C-S Ja
Netzform TN-S Ja
Netzform TT Nein
Netzform sonstige Nein
Anzahl der Leiter (ohne Erde) 4
Nennableitstoßstrom (8/20) 20 kA
Nennspannung AC 230 V
Kurzschlussfestigkeit (Isccr) 100,00 kA
Max. Dauerspannung AC 275,00 V
Max. Ableitstoßstrom (8/20) 20 kA
Schutzpegel 1,1 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 25,00 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 16,00 mm²
Schutzpegel L-N 1,10 kV
Schutzpegel N-PE 1,25 kV
Mit Fernmeldekontakt Nein
Integrierte Vorsicherung Nein
Prüfklasse Typ 2 Ja

Gefahrstoffe

RoHS anwendbar Ja

Import/Export

Statistische Warennummer Elektrische Geräte zum Schließen, Unterbrechen, Schützen oder Verbinden von elektrischen Stromkreisen, für eine Spannung von 1000V oder weniger, anderweit weder genannt noch inbegriffen
85369095

Sonstiges

Fegime 3967833
Herstellerartikelnummer 2CTB803873R5600
Herstellerbezeichnung OVRT24L40-275PQS
