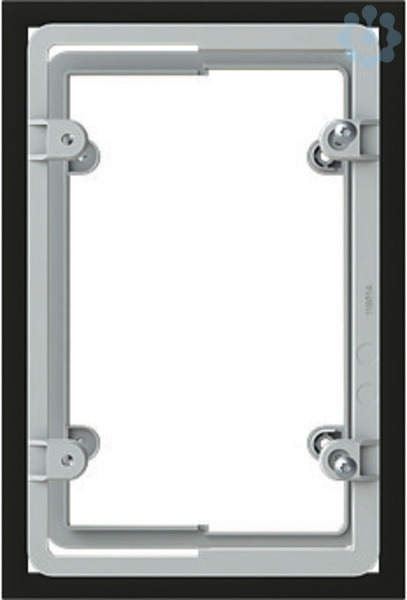

STRIEBEL & JOHN TZ626 Schutzrahmen für TwinLine Schrankanreihung
Der STRIEBEL & JOHN Schutzrahmen TZ626 ist ein
Zubehörteil für die seitliche Anreihung von TwinLine Wand- und
Standschränken. Der Schutzrahmen wird zwischen nebeneinander angeordneten,
geerdeten Schränken eingesetzt und unterstützt eine fachgerechte sowie
geschützte Verbindung der Schrankgehäuse.
Die Ausführung ist für TwinLine Schränke mit Schutzart IP55 vorgesehen und
wird inklusive Verbindungsmaterial geliefert. Durch die seitliche Bauform
eignet sich der Schutzrahmen insbesondere für modulare Verteiler- und
Schaltanlagen, bei denen mehrere Schränke zu einer zusammenhängenden
Schrankkombination aufgebaut werden.
Technische Eigenschaften
- Schutzrahmen für die seitliche Schrankanreihung
- Geeignet für geerdete TwinLine Wand- und Standschränke
- Für Schränke mit Schutzart IP55
- Ausführung als seitliches Verbindungsstück
- Inklusive Verbindungsmaterial
- Zubehör für die STRIEBEL & JOHN TwinLine Schrankserie
- Für modulare Verteiler-, Schalt- und Energieverteilungen
Produktdaten
| Produktart |
Schutzrahmen für Schrankanreihung |
| Typ |
TZ626 |
| Ausführung |
Seitliches Verbindungsstück |
| Geeignet für |
TwinLine Wand- und Standschränke |
| Schrankausführung |
Geerdete Schränke, Schutzklasse I |
| Schutzart des Schrank-Systems |
IP55 |
| Verbindungsmaterial |
Im Lieferumfang enthalten |
Abmessungen
| Breite |
160 mm |
| Höhe |
55 mm |
| Tiefe |
260 mm |
| Bauform |
Seitliches Verbindungsstück |
Anwendung und Montage
Der Schutzrahmen TZ626 wird bei der seitlichen Anreihung mehrerer
TwinLine-Schränke eingesetzt. Er dient als systembezogenes Zubehör für die
Verbindung der Schrankelemente und unterstützt eine durchgängige,
geschützte Ausführung der Schrankkombination.
Die Montage ist ausschließlich mit kompatiblen TwinLine-Schränken und dem
vorgesehenen Verbindungsmaterial auszuführen. Vor der Installation sind
Schranktyp, Baugröße, Schutzart und die Anreihbarkeit der verwendeten
Gehäuse zu prüfen. Für schutzisolierte Schränke beziehungsweise
Schrankkombinationen der Schutzklasse II sind die dafür vorgesehenen
Isolierrahmen und Systemkomponenten zu verwenden.
Einsatzbereiche
Der STRIEBEL & JOHN TZ626 eignet sich für den Aufbau von modularen
Niederspannungsverteilungen, Energieverteilungen, Steuerungsanlagen und
industriellen Schaltanlagen. Der Schutzrahmen unterstützt Elektrofachbetriebe,
Schaltanlagenbauer und Anlagenplaner bei der Erweiterung bestehender
TwinLine-Schrankanlagen sowie bei der Umsetzung größerer
Verteilerkombinationen.
Artikelinformationen
| Hersteller |
STRIEBEL & JOHN |
| Herstellernummer |
2CPX010778R9999 |
| Typ |
TZ626 |
| EAN |
4011617107781 |
| Herstellerprogramm |
TwinLine |
| Zolltarifnummer |
85389099 |
