Schalt-und Dimmodul für die Hutschiene

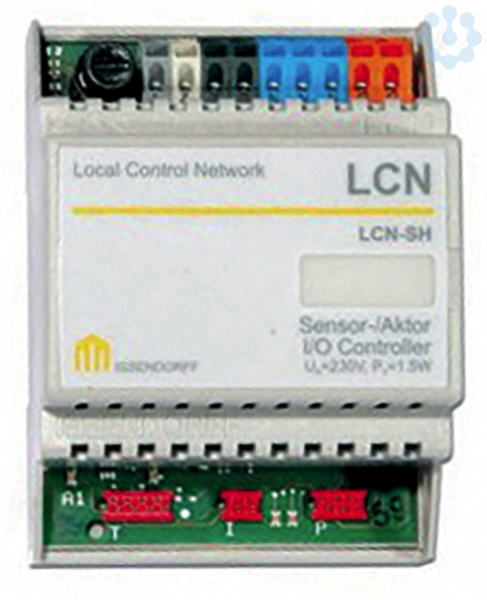

Das LCN-SH Standart Hutschienen-Modul ist ein Sensor-Aktor Modul des LCN Bussystems. Es verfügt über zwei schalt- bzw. dimmbare elektronische Ausgänge 230V und zwei 2 simulierte Ausgänge. Weiterhin verfügt das LCN-SH über T-, I- und P-Anschlüsse zur Aufnahme weiterer LCN Sensoren und Aktoren.

Das interne Betriebsprogramm kann mittels der LCN Systemsoftware LCN-PRO frei parametriert werden.

Üblich ist die Montage auf Hutschiene in Verteilerschränken, eine direkte Montage ist ebenfalls vorgesehen.Vier Ausgänge, davon 2 auf Litzen nach außen geführt: Schalten und Dimmen, Helligkeit und Blendzeit individuell einstellbar. Zwei Zeitgeber (10 ms .. 40 min.) ermöglichen Kurzzeittimer, Treppenhauslicht, usw.. Jeder der 4 Ausgänge bietet 100 Lichtszenenspeicher (speichern jeweils Helligkeit und Blendzeit).

Positionssteuerung für Motore incl. Fahrwegbegrenzung

Anschluss für 8 Tasten, die kurz, lang, los unterscheiden: jeweils 3 Befehle an je 2 Adressen (Module oder Gruppen)

Insgesamt 32 Tasten in 4 Tabellen = 192 Befeh
