Sperrelement
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung

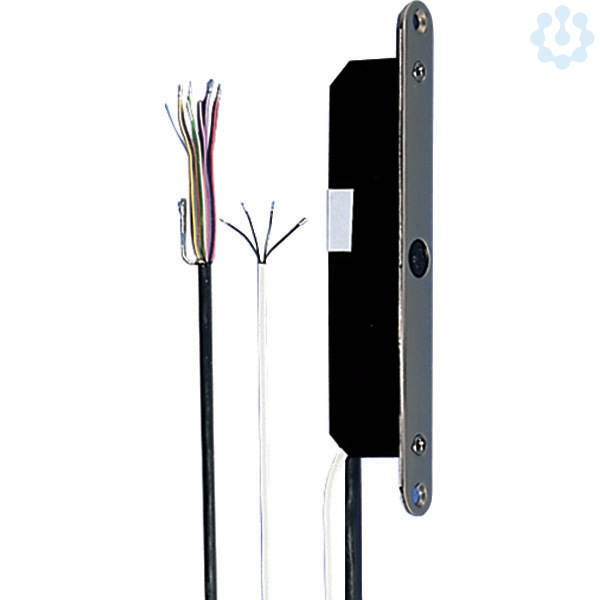

Kaskadierbar zum Versperren mehrerer Türen.
Das motorische Sperrelement ist somit Teil einer Schalteinrichtung zur Erfüllung der Zwangsläufigkeit. Es besitzt die folgenden Ausstattungsmerkmale:
Stabiler Aufbau aus Kunststoff und Edelstahl
Elektrische und mechanische Notöffnungsmöglichkeit bei Ausfall des Sperrelementes
Geräuscharm
Geringe Ruhestromaufnahme
Integrierter Magnetkontakt
Rückmeldemöglichkeit der Bolzenposition
Ansteuermöglichkeit mit statischen oder dynamischen Signalen
Einfacher Einbau in den Türrahmen
Zur Türüberwachung sind ein Magnet und 2 Gegenstücke im Lieferumfang enthalten.
Die Integration in die Meldeanlage der Smart Panels erfolgt durch Anschluss an das KNX-System über Schaltaktoren (Ansteuerung der Eingänge und Notöffnung) bzw. Binäreingänge/Tasterschnittstellen (Abfrage der Ausgänge des Sperrelements sowie des integrierten Magnetkontakts).
Versorgungsspannung 12 V DC aus separatem Netzteil
Betriebsspannung: 7 ... 15 V DC
Stromaufnahme
Ruhe: ca. 40 mA
Schließung: max. 60 mA
Blockierung: max. 120 mA
Belastbarkeit der Rückmeldeausgänge: 50 mA
Riegelweg: 12 m
Max. Abstand zum Gegenstück: 8 mm
Schließ- bzw. Öffnungszeit: < 0,5 s
Zulässige Scherkraft (bei 8 mm Abstand zum Stulp): 0,75 kN
Betriebstemperatur: −25 ... +60 °C
Lagertemperatur: −40 ... +70 °C
Leitungslänge: ca. 3,5 m
Maße
Gehäuse (B x H x T): 29 x 134 x 28 mm
Edelstahlstulp (B x H x T): 20 x 175 x 2 mm
Gegenstück 1 (Ø x Länge): ca. 16 x 19 mm
Gegenstück 2 (Ø x Länge): ca. 20 x 22 mm
Magnet (Ø x Länge): ca. 8 x 30 mm
Merkmale
Marke | JUNG |
Hersteller Type | DAS4370 |
Herstellerartikelnummer | DAS4370 |
EAN | 4011377989788 |
Fegime | 3054839 |
Artikelklasse | Schalteinrichtung für Gefahrenmeldesystem |
Dornmaß | 10 mm |
Länge des Anschlusskabels | 4 m |
Scharfschaltanzeige | Nein |
Scharfschaltung elektronisch | Ja |
Schutzart (IP) | IP65 |
VdS Klasse | sonstige |
Breite | 18 mm |
Höhe | 140 mm |
Mit Kontakt | Ja |
Tiefe | 13 mm |
Werkstoff | Kunststoff |
UNSPSC V24 | 46171604 |
eClass 10.1 | 27390201 |
Zolltarifnummer | 83014090 |
RoHS-konform | CONFORM |
