Stromstoßschalter für Beschattungse lemente und Rollladen mit Zentralst
5310041
ESB61ZK-230V
61200435
auf Anfrage
je
1 Stück
Wird für Sie bestellt
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung

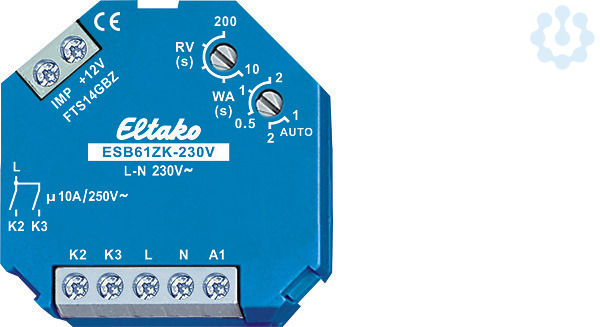

Stromstoßschalter für Beschattungselemente und Rollladen mit Zentralsteuerung für Kleinspannung in Verbindung mit dem Gateway FTS14GBZ. 1+1 Schließer nicht potenzialfrei 10A/250V AC, für einen 230V AC-Motor. Stand-by-Verlust nur 0,4 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 32mm tief. Dieser Stromstoßschalter setzt die Kleinspannungs-Signale des FTS14GBZ oder des örtlichen 230V-Tasters um und schaltet einen 230V-Motor für ein Beschattungselement oder einen Rollladen. Versorgungs- und Schaltspannung 230V. Bis zu 100 Stück ESB61ZK können an einen FTS14GBZ angeschlossen werden. Bei Stromausfall wird definiert ausgeschaltet. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Über den Steuertaster an A1 wird impulsweise auf, halt, ab, halt gesteuert. Über die zusätzlichen Steuereingänge IMP und +12V von dem Gateway FTS14GBZ wird zentral auf, zentral ab oder Stopp gesteuert. Mit dem Drehschalter RV wird die Rückfallverzögerung eingestellt. Mit dem Drehschalter WA wird die Wendeautomatik gesteuert: In der Einstellung zwischen 0,5 und 2 Sekunden Wendezeit ist die Wendeautomatik eingeschaltet. AUTO 1: Keine Wendeautomatik und keine Komfortwendefunktion. Mit A1 dynamisch Auf-Stopp-Ab-Stopp. AUTO 2: Wendeautomatik mit 1s Wendezeit. Zusätzlich ist die örtliche Komfortwendefunktion für Jalousien an A1 aktiv: Ein Doppelimpuls bewirkt das langsame Drehen in die Gegenrichtung, welches mit einem weiteren Impuls gestoppt wird. Mit A1 dynamisch Auf-Stopp-Ab-Stopp.
Merkmale
Marke | Eltako |
Hersteller Type | ESB61ZK-230V |
Herstellerartikelnummer | 61200435 |
EAN | 4010312109588 |
Fegime | 5310041 |
Artikelklasse | Stromstoßschalter |
Anzahl der Kontakte als Schließer | 2 |
Anzahl der Kontakte als Wechsler | 0 |
Anzahl der Kontakte als Öffner | 0 |
Bemessungsschaltstrom | 10 A |
Funktion | elektronisch Gruppenschalter |
Montageart | Unterputz |
Steuerspannung 1 | 8...230 V |
Steuerspannungsart 1 | AC |
Versorgungsspannung | 230...230 V |
Einbautiefe | 32 mm |
Handbedienung möglich | Ja |
Max. Schaltstrom (cos phi = 0,6) | 10 A |
Frequenz der Steuerspannung 1 | 50...50 Hz |
Spannungsart der Versorgungsspannung | AC |
UNSPSC V24 | 39122331 |
eClass 10.1 | 27142306 |
Zolltarifnummer | 85365080 |
RoHS-konform | CONFORM |
