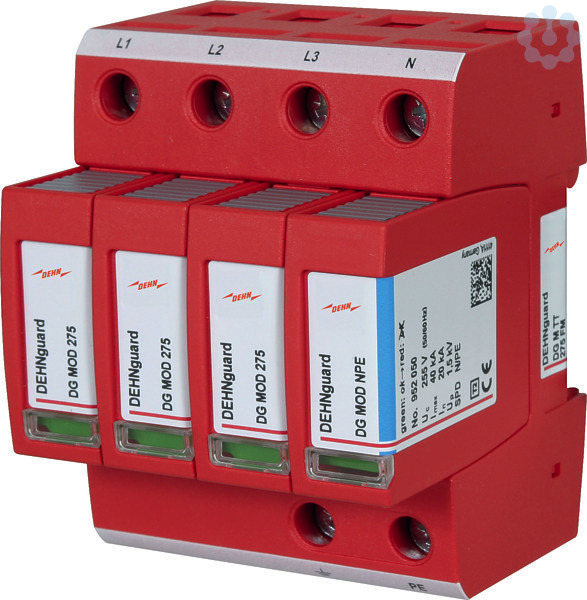

Artikelbild
Abbildung ähnlich
Dehn Söhne

Überspannungsableiter Typ 2 DEHNguard M 4-polig für TT- und TN-S-Systeme

2013422 952315 952315
auf Anfrage
je 1 Stück
Hat Bestand

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher.

Merkmale

Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Integrierter Kurzschlussschutz Nein
Leckstromfrei Nein
Netzform DC Nein
Netzform IT Nein
Netzform TN Nein
Netzform TN-C Nein
Netzform TN-C-S Nein
Netzform TN-S Ja
Netzform TT Ja
Netzform sonstige Nein
Anzahl der Leiter (ohne Erde) 4
Nennableitstoßstrom (8/20) 20 kA
Nennspannung AC 230 V
Kurzschlussfestigkeit (Isccr) 50,00 kA
Max. Dauerspannung AC 275,00 V
Max. Ableitstoßstrom (8/20) 40 kA
Montageart Hutschiene TH35
Baugröße 4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35,00 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 25,00 mm²
Schutzpegel L-N 1,50 kV
Schutzpegel N-PE 1,50 kV
Mit Fernmeldekontakt Ja
Integrierte Vorsicherung Nein
Signalisierung am Gerät optisch
Prüfklasse Typ 2 Ja
Schutzart (IP) IP20

Gefahrstoffe

RoHS anwendbar Ja

Import/Export

Statistische Warennummer Geräte zum Schützen von elektrischen Stromkreisen, für eine Spannung von 1000V oder weniger und für eine Stromstärke von mehr als 16A bis 125A (ausg. Sicherungen und Leistungsschalter)
85363030

Sonstiges

Fegime 2013422
Herstellerbezeichnung 952315
