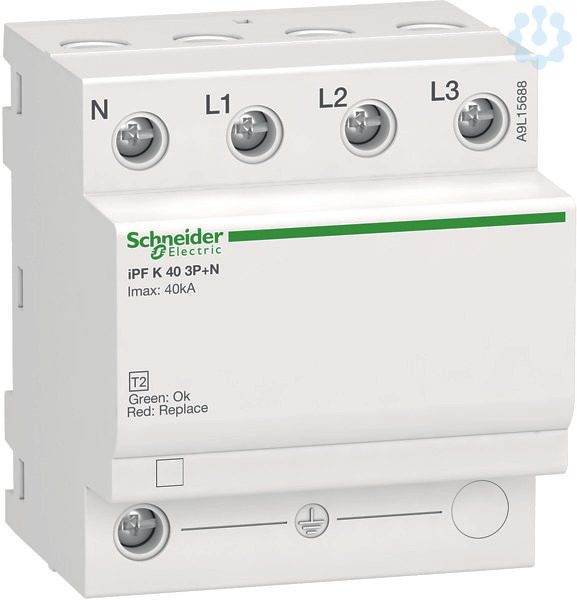

Artikelbild
Abbildung ähnlich
Schneider Electric

Überspannungsableiter iPF K 40, Typ 2, 3P+N, Imax 40kA, In 15kA, TT + TN-S

1262946 A9L15688 A9L15688
auf Anfrage
je 1 Stück
Bestellware

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Überspannungsableiter Typ 2 iPF K 40, 3-polig + N. Imax 40kA. In 15kA. Netzform TT&TN-S. Up≤1,5kV. Ue 230/400VAC (+/- 10%). frontseitige Statusanzeige für Betriebszustand. Breite 4TE. entspricht IEC 61643-11: 2011.

Merkmale

Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 40 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 40 A
Integrierter Kurzschlussschutz Nein
Leckstromfrei Nein
Netzform DC Nein
Netzform IT Nein
Netzform TN Nein
Netzform TN-C Nein
Netzform TN-C-S Nein
Netzform TN-S Ja
Netzform TT Ja
Netzform sonstige Nein
Anzahl der Leiter (ohne Erde) 3
Nennableitstoßstrom (8/20) 15 kA
Nennspannung AC 400 V
Kurzschlussfestigkeit (Isccr) 25,00 kA
Max. Dauerspannung AC 340,00 V
Max. Ableitstoßstrom (8/20) 40 kA
Montageart Hutschiene TH35
Baugröße 4 TE
Schutzpegel 1,5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 25,00 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 16,00 mm²
Schutzpegel L-N 1,50 kV
Schutzpegel N-PE 1,50 kV
Mit Fernmeldekontakt Nein
Integrierte Vorsicherung Nein
Signalisierung am Gerät optisch
Prüfklasse Typ 2 Ja
Schutzart (IP) IP20

Gefahrstoffe

RoHS anwendbar Ja

Import/Export

Statistische Warennummer Geräte zum Schützen von elektrischen Stromkreisen, für eine Spannung von 1000V oder weniger und für eine Stromstärke von mehr als 16A bis 125A (ausg. Sicherungen und Leistungsschalter)
85363030

Sonstiges

Fegime 1262946
Herstellerbezeichnung A9L15688
