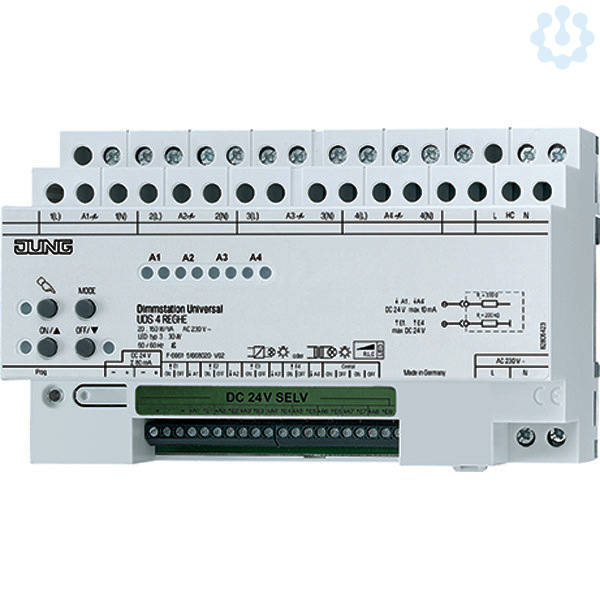

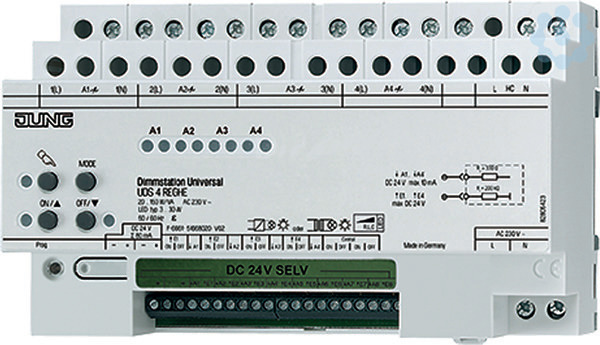

Universal Dimmer-Station 4-fach REG-Gehäuse 8TE

Bestimmungsgemäßer Gebrauch

Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen

Geeignet für Mischlast bis zur angegebenen Gesamtleistung

Am selben Lastausgang kein Mischlastbetrieb von elektronischen und induktiven Trafos

Bedienung mittels Sensormodulen, Tastsensor-Modulen, Tastsensoren 24 V, Tastsensor-Modulen 24 V oder unbeleuchteten Installationstastern

Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Betrieb des Geräts mit Universal-Leistungszusätzen in Kombination mit elektronischen Trafos ist nicht möglich! Zur Leistungserweiterung beim Betrieb elektronischer Trafos Tronic-Leistungszusätze verwenden.

Produkteigenschaften

Tastenfeld zur Bedienung der Dimmstation

Ansteuerung von Rückmelde-LEDs an den Bedienstellen. Dafür verfügt die Dimmstation über Ansteuerausgänge A1’ ... A4’.

Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden

Elektronischer Übertemperaturschutz

Einschalthelligkeit für jeden Lastausgang separat einstellbar

Einschalthelligkeit dauerhaft speicherbar

Einschalten durch lampenschonenden Softstart

Ausschalten mit Abdimmfunktion

Erhöhung der Ausgangsleistung durch Parallelschalten mehrerer Ausgänge möglich

Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich

Anschluss für Hotelcard-Schalter

Zentralfunktion Zentral EIN, Zentral AUS: Gemeinsames Ein- oder Ausschalten der Lastausgänge

Parallelschalten von zwei Dimmstationen oder einer Dimmstation und einer Relaisstation

Automatische Einstellung des zur Last passenden Dimmprinzips

Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U

Funktion Hotelcardschalter

In Kombination mit einem Hotelcardschalter (Art.-Nr.: .. CARD ..) wird nach dem Einlegen der Hotelcard das Licht auf Einschalthelligkeit eingeschaltet. Nach dem Entnehmen der Hotelcard bleibt eingeschaltetes Licht noch für ca. 1 Minute eingeschaltet und die Dimmstation kann bedient werden. Nach Ablauf der Zeit wird das Licht innerhalb einer einstellbaren Zeit von ca. 30 Sekunden - 3 Minuten dunkler bis auf Minimalhelligkeit gedimmt und dann ausgeschaltet. Die Dimmstation kann dann erst wieder nach Einlegen der Hotelcard bedient werden.

Nennspannung: AC 230/240 V ~, 50/60 Hz

Verlustleistung: max. 20 W

Standby-Leistung: max. 2 W

Klemmen -, +

Steuerspannung: DC 24 V SELV

Strombelastbarkeit: Σ 80 mA

Länge Steuerleitung: max. 100 m

Anzahl Bedienstellen

Sensormodul (Art.-Nr.: SM 1608): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen)

Tastsensor-Modul (Art.-Nr.: 4008 TSM): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen)

Tastsensor-Module 24 V AC/DC (Schließer): abhängig vom Tastsensor-Modul, Stromaufnahme beachten

Schalteingänge E1ON/OFF ... E4ON/OFF

Steuerspannung: DC 24 V SELV

Widerstand Ri: 200 kΩ

Ansteuerausgänge A1' ... A4'

Steuerspannung: DC 24 V SELV

Strombelastbarkeit: 10 mA

Widerstand Ra: 330 Ω

Netz / Lastausgänge / Hotelcardschalter

Anschlussart: Schraubklemmen

eindrähtig: 1 x 1,5 ... 4 mm2

feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm2

feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2

Anschluss Schalteingänge / Ansteuerausgänge / Bedienstellen

Anschlussart: Schraubklemmen

eindrähtig: 1,5 mm²

feindrähtig ohne Aderendhülse: 1 mm²

feindrähtig mit Aderendhülse: 0,75 mm²

Lastausgänge A1 ... A4

Kontaktart: ε

Länge Lastleitung pro Kanal: max. 100 m

Anschlussleistung pro Kanal

Glühlampen: 20 ... 150 W

HV-Halogenlampen: 20 ... 150 W

Elektronische Trafos: 20 ... 150 W

Induktive Trafos: 20 ... 150 VA

HV-LED-Lampen dimmbar: typ. 3 ... 30 W

Kompaktleuchtstofflampen dimmbar: typ. 3 ... 30 W

Ohmsch-kapazitiv: 20 ... 150 W

Ohmsch-induktiv: 20 ... 150 VA

Kapazitiv-induktiv: nicht zulässig

Leistungsreduzierung pro 5 °C Überschreitung von 45 °C: -15 %

Parallelgeschaltete Lastausgänge jeweils nur bis 80 % auslasten.

Einbaubreite: 144 mm (8 TE)
