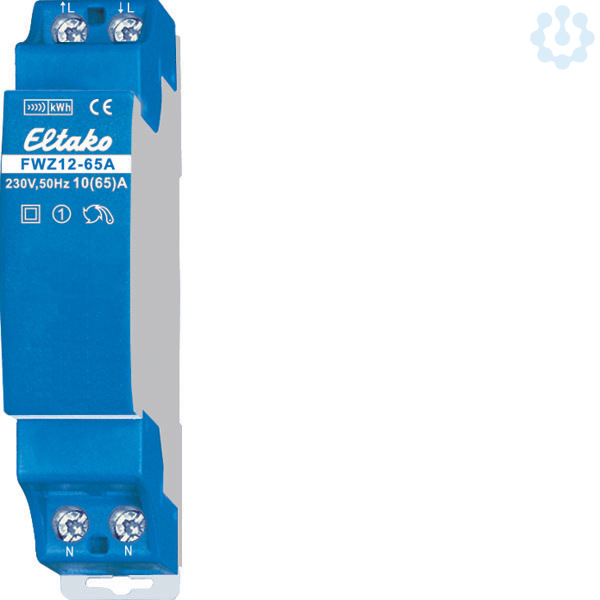

Wechselstromzähler-Sendemodul 65A 1 TE Funk

Funk-Wechselstromzähler, Maximalstrom 65A. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Dieser Wechselstromzähler misst die Wirkenergie anhand des zwischen dem Eingang und dem Ausgang fließenden Stromes und sendet die Momentanleistung und den Zählerstand in das Eltako-Funknetz. Genauigkeitsklasse B (1%). Auswertung und smarte Verknüpfung über einen Controller. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung wird nicht gemessen. Wie alle Zähler ohne MID-Konformitätserklärung in Europa nicht für die monetäre Stromabrechnung zugelassen. Es kann 1 Außenleiter mit einem Strom von bis zu 65A angeschlossen werden. Bei einer zu erwartenden Belastung von mehr als 50% ist ein Lüftungsabstand von 1/2 Teilungseinheit zu daneben montierten Geräten einzuhalten. Ggf. das Distanzstück DS12 verwenden. Der Anlaufstrom beträgt 40mA. Der Verbrauch ist nichtflüchtig gespeichert und steht nach einem Stromausfall sofort wieder zur Verfügung. Funktelegramme: Es wird innerhalb von 60 Sekunden ein Telegramm gesendet, wenn sich die Leistung um mindestens 10 Prozent geändert hat. Eine Zählerstandsveränderung wird sofort gesendet. Ein Gesamt-Telegramm mit Zählerstand und Leistung wird alle 10 Minuten gesendet. Beim Zuschalten der Versorgungsspannung wird automatisch ein Lern-Telegramm gesendet, damit die zugehörige Energieverbrauchsanzeige eingelernt werden kann. Wurden beim Anschließen L-Eingang und L-Ausgang vertauscht, wird alle 20 Sekunden ein HT/NT-Umschalt-Telegramm gesendet, um auf den Anschlussfehler hinzuweisen.
