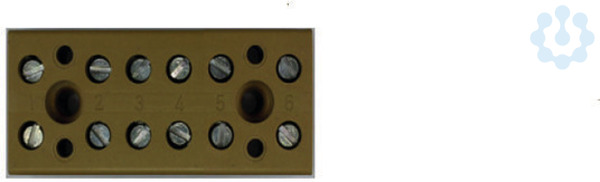

Weidmüller BK 6 CRN Klemmenleiste, 6-polig, 12 Anschlüsse, Schraubanschluss, 4 mm², 32 A, 400 V, mittelgelb
Verpackungseinheiten
| 50 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Weidmüller Klemmenleiste BK 6 CRN, 4 mm², 32 A, 400 V, 12 Anschlüsse
Die Weidmüller Klemmenleiste BK 6 CRN ist eine ein- und mehrpolige Klemmenleiste mit Schraubanschluss zur direkten Montage auf dem Gehäuseboden beziehungsweise auf einer Montageplatte. Die mittelgelbe Ausführung verfügt über sechs Pole mit insgesamt zwölf Anschlüssen und eignet sich für die übersichtliche Verdrahtung elektrischer Geräte, Gehäuse, Steuerungen und industrieller Baugruppen.
Die Klemmenleiste ist für Leiterquerschnitte bis 4 mm² ausgelegt und besitzt eine Bemessungsspannung von 400 V sowie einen Nennstrom von 32 A. Der Anschluss erfolgt beidseitig über seitlich angeordnete Schraubanschlüsse. Durch die kompakte Bauform und die direkte Verschraubung auf der Montagefläche lässt sich die BK 6 CRN platzsparend in industriellen Installationen und elektrischen Geräten einsetzen.
Technische Eigenschaften
- Ein- und mehrpolige Klemmenleiste für elektrische Verdrahtungen
- Typ: BK 6 CRN
- Ausführung: 6-polig
- Anzahl der Anschlüsse: 12
- Anzahl der Etagen: 1
- Anschlussart: Schraubanschluss
- Anschlussrichtung: seitlich
- Bemessungsquerschnitt: 4 mm²
- Nennstrom: 32 A
- Bemessungsspannung: 400 V
- Farbe: mittelgelb
- Montageart: Direktmontage
- Montage auf Montageplatte beziehungsweise Gehäuseboden
- Abschlussplatte nicht erforderlich
- Werkstoff des Isolierkörpers: KrG
Elektrische Daten
| Bemessungsquerschnitt | 4 mm² |
|---|---|
| Bemessungsspannung | 400 V |
| Bemessungsspannung DC | 400 V |
| Nennstrom | 32 A |
| Anzahl der Pole | 6 |
| Anzahl der Anschlüsse | 12 |
| Anzahl der Potentiale | 1 |
| Bemessungsstoßspannung | 6 kV |
| Durchgangswiderstand | 1 mΩ |
| Norm | IEC 60947-7-1 |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Klemmbereich | 0,33 bis 4 mm² |
| Leiterquerschnitt eindrähtig | 0,33 bis 4 mm² |
| Leiterquerschnitt mehrdrähtig | 0,33 bis 4 mm² |
| Leiterquerschnitt feindrähtig | 0,33 bis 4 mm² |
| Leiterquerschnitt mit Aderendhülse | 0,33 bis 4 mm² |
| Klemmschraube | M3 |
| Abisolierlänge | 8 mm |
| Anzugsdrehmoment | 0,5 bis 0,6 Nm |
| Kompatible Leitergrößen | AWG 22 bis AWG 12 |
Mechanische Daten und Werkstoffe
| Breite | 52 mm |
|---|---|
| Höhe | 22 mm |
| Tiefe | 20 mm |
| Befestigungsmaß | 38,5 mm |
| Montageart | Direktmontage |
| Montagefläche | Montageplatte beziehungsweise Gehäuseboden |
| Werkstoff | KrG |
| Farbe | Mittelgelb |
| Brennbarkeitsklasse nach UL 94 | V-0 / 5VA |
| Betriebstemperatur | -60 °C bis +85 °C |
| Dauergebrauchstemperatur | -60 °C bis +130 °C |
Anwendungsbereiche
Die Weidmüller BK 6 CRN eignet sich für die Verdrahtung von Schaltgeräten, Steuerungsbaugruppen, Anschlussgehäusen, Maschinenkomponenten und industriellen Elektroinstallationen. Die Klemmenleiste kann insbesondere dort eingesetzt werden, wo mehrere Leiter sicher, kompakt und dauerhaft über eine gemeinsame Potentialebene verbunden werden sollen.
Die direkte Verschraubung auf dem Gehäuseboden ermöglicht eine flexible Installation unabhängig von einer Tragschiene. Die mittelgelbe Kennfarbe unterstützt die eindeutige Zuordnung innerhalb von Anschluss- und Verdrahtungssystemen. Für die fachgerechte Montage sind der zulässige Leiterquerschnitt, das vorgeschriebene Anzugsdrehmoment sowie die geltenden Installations- und Sicherheitsvorschriften zu beachten.
Artikelinformationen
| Hersteller | Weidmüller |
|---|---|
| Herstellernummer | 0625220000 |
| Typ | BK 6 CRN |
| EAN | 4008190026417 |
| Verpackungseinheit | 50 Stück |
| Zolltarifnummer | 85369010 |
Merkmale
| Breite | 52 mm |
| Höhe | 22 mm |
| Tiefe | 20 mm |
| Bohrlochabstand mittig | 32,00 mm |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,33 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,33 - 4 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,33 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,33 - 4 mm² |
| Bemessungsstrom In | 32 A |
| Bemessungsspannung | 400 V |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Polzahl | 6 |
| Anzahl der Klemmstellen je Pol | 2 |
| Montageart | Direktmontage |
| Werkstoff des Isolierkörpers | Duroplast |
| Halogenfrei | Ja |
| Betriebstemperatur | -60 - 130 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Abschlussplatte erforderlich | Nein |
| Farbe | gelb |
| Transparent | Nein |
Gefahrstoffe
| RoHS anwendbar | Ja |
Import/Export
| Statistische Warennummer |
Verbindungs- und Kontaktelemente für Drähte und Kabel, für eine Spannung von 1000V oder weniger
85369010 |
Sonstiges
| Fegime | 2471092 |
| Herstellerartikelnummer | 0625220000 |
| Herstellerbezeichnung | BK6CRN |
