Zähleranschlusssäule 1ZP + 1TSG 2-feldig
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung
Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden.
Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie (Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB).

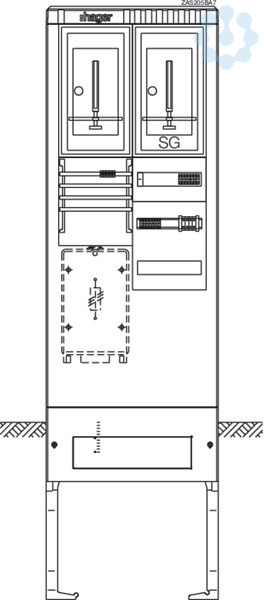

Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflachen) für Zähler und Tarifschaltgerät (TSG). TSG-Plätze können mit einer IP54-Abdeckung nachgerüstet werden. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Merkmale
Marke | Hager |
Hersteller Type | ZAS205BA7 |
EAN | 3250611071471 |
Fegime | 2186819 |
Artikelklasse | Zähler-Komplettschrank |
Anzahl der Felder | 2 |
Anzahl der TSG-Plätze | 1 |
Anzahl der Verteilerreihen | 3 |
Anzahl der Zählerplätze | 1 |
Breite | 583 mm |
Höhe | 2010 mm |
Mit Montageplatte | Nein |
Tiefe | 277 mm |
Einbauhöhe | 2010 mm |
Einbautiefe | 300 mm |
eClass 10.1 | 27140101 |
UNSPSC V24 | 39121301 |
Bemessungsstrom | 63 A |
Farbe | grau |
Zolltarifnummer | 85371098 |
RoHS-konform | CONFORM |
