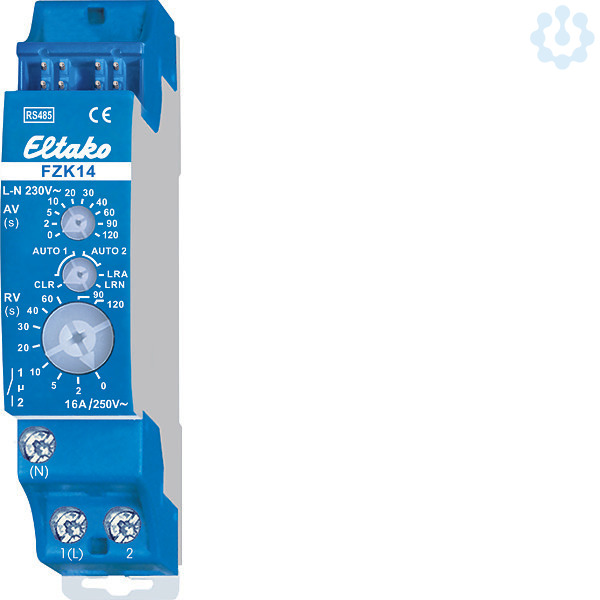

Zeitrelais-Schaltaktor RS485-Bus f.Kartenschalter od. FRW

Zeitrelais für Kartenschalter oder Rauchwarnmelder, 1 Schließer potenzialfrei 16A/250V AC, Rückfallverzögerung und Ansprechverzögerung einstellbar. Bidirektional. Stand-by-Verlust nur 0,1 Watt. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Nur wenn zur Leistungserhöhung ein Schütz nachgeschaltet wird, darf N nicht angeschlossen werden. Der obere Drehschalter AV wird für das Einlernen benötigt. Danach wird hier die Ansprechverzögerungszeit AV für den Kontakt zwischen 0 und 120 Sekunden eingestellt. Der mittlere Drehschalter wird für das Einlernen benötigt. Danach wird hier das Verhalten nach dem Ausfall der Versorgungsspannung festgelegt.
