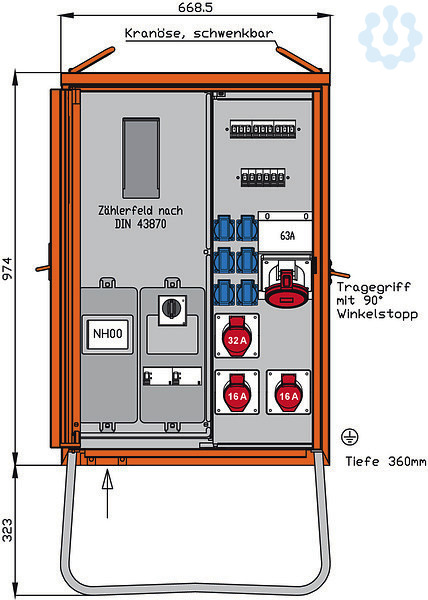

Artikelbild
Abbildung ähnlich
Walther

Anschlussverteilerschrank 44kVA mit Zählerplatz, 2 RCDs Typ B, 9 LS, 4

7682832 WAV0170R1 WAV0170R1
auf Anfrage
je 1 Stück
Wird für Sie bestellt

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

WALTHER Anschlussverteilerschrank

Anschlussleistung: 44kVA


nach IEC61439-4

und DIN/VDE 43868/1

Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech

mit schwermetallfreier Kunststoff-Lackierung

Farbe: RAL 2004 -reinorange-

mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde

mit Kranösen und seitlichen Tragegriffen

inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel

Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse

Schutzart: IP 44

Messeinrichtung Schutzart: IP 54

Größe ca.: 974 x 669 x 360mm / H-B-T

+ Untergestell-Höhe ca.: 323mm


Anschluss:

1 NH00-Sicherungslasttrennschalter 80A

mit Bügelklemmen 10-50qmm


Messung:

1 DS-Zählerplatz ohne Zähler nach DIN 43870/2


Abgang / Absicherung:

1 Leistungsschalter 3P 63A

mit thermisch-magnetischem Auslöser

1 RCD-Schutzschalter 4P 63A/300mA -B-

1 CEE-Anbaudose 63A 5P 400V 6h

ohne Vorsicherung -direkt ab RCD-

1 RCD-Schutzschalter 4P 63A/30mA -B-

1 CEE-Anbaudose 32A 5P 400V 6h

mit Leitungsschutzschalter (MCB) 3P 32A -C-

2 CEE-Anbaudosen 16A 5P 400V 6h

mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-

6 Schutzkontaktsteckdosen 16A 2P 230V

mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Merkmale

Marke Walther
Hersteller Type WAV0170R1
EAN 4015609068029
Fegime 7682832
Artikelklasse Baustromverteiler
Anschlussleistung 44 W
Anzahl der Fehlerstrom-Schutzschalter 10 mA 0
Anzahl der Fehlerstrom-Schutzschalter 30 mA 1
Anzahl der Fehlerstrom-Schutzschalter 300 mA 1
Anzahl der Leitungsschutzschalter 9
Anzahl der Pole Hauptschalter 3
Anzahl der Zählerfelder 1
Ausführung Anschlussverteilerschrank
Bemessungsspannung 230/400 V V
Bemessungsstrom 63 A
Hauptschalter Leistungsschalter
Hauptschalter-Bemessungsstrom 63 A
Schutzart (IP) IP44
Werkstoff des Gehäuses Stahl
Breite 669 mm
Höhe 1297 mm
Tiefe 360 mm
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
UNSPSC V24 39121101
eClass 10.1 27142605
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE) 2
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE) 1
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE) 1
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE) 0
Anzahl der Fehlerstrom-Schutzschalter 100 mA 0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F) 6
Fehlerstrom-Typ B
Geeignet nach IEC/EN 61439-4 Ja
Notschalter Nein
Zolltarifnummer 85371098
RoHS-konform CONFORM
