Anschlussverteilerschrank 44kVA mit Zählerplatz, RCD Typ B und RCD Typ
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung
Anschlussleistung: 44kVA
nach IEC61439-4
und DIN/VDE 43868/1
Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 - reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54

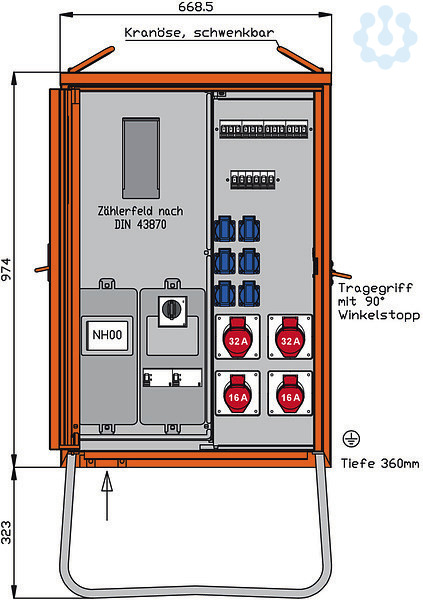

Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 NH00-Sicherungslasttrennschalter 80A
mit Bügelklemmen 10-50qmm
Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43874/2
Abgang / Absicherung:
1 NH00-Lasttrennschalter mit Sicherungen 63A
1 RCD-Schutzschalter 4P 63A/30mA -B-
2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA -A-
6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Merkmale
Marke | Walther |
Hersteller Type | WAV0135R1 |
EAN | 4015609067909 |
Fegime | 7681068 |
Artikelklasse | Baustromverteiler |
Anschlussleistung | 44 W |
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig | 0 |
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig | 0 |
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 2 |
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 0 |
Anzahl der Fehlerstrom-Schutzschalter 30 mA | 2 |
Anzahl der Fehlerstrom-Schutzschalter 300 mA | 0 |
Anzahl der Leitungsschutzschalter | 10 |
Anzahl der Pole Hauptschalter | 3 |
Anzahl der SCHUKO-Steckdosen | 6 |
Anzahl der Zählerfelder | 1 |
Ausführung | Anschlussverteilerschrank |
Bemessungsspannung | 230/400 V V |
Bemessungsstrom | 63 A |
Breite | 669 mm |
Hauptschalter | - |
Hauptschalter-Bemessungsstrom | 63 A |
Höhe | 1297 mm |
Schutzart (IP) | IP44 |
Tiefe | 360 mm |
Werkstoff des Gehäuses | Stahlblech |
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig | 0 |
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig | 0 |
Anzahl der Fehlerstrom-Schutzschalter 10 mA | 0 |
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig | 0 |
Anzahl der Steckdosen Schweizer Norm Typ 13 | 0 |
Anzahl der Steckdosen Schweizer Norm Typ 15 | 0 |
Anzahl der Steckdosen Schweizer Norm Typ 23 | 0 |
Anzahl der Steckdosen Schweizer Norm Typ 25 | 0 |
Zolltarifnummer | 85371098 |
