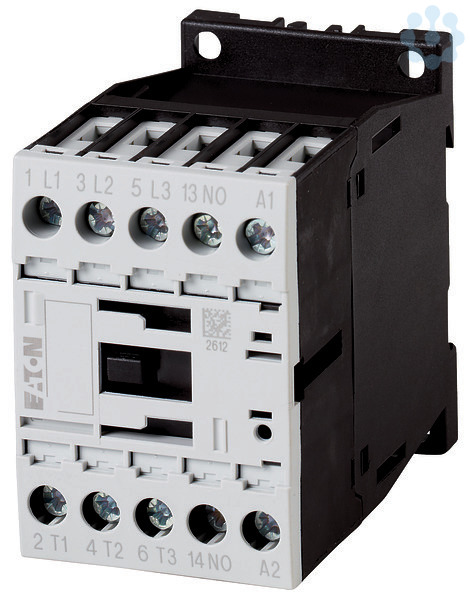

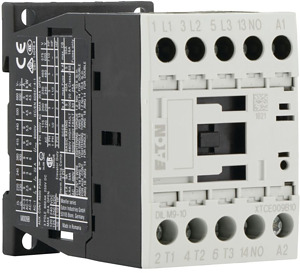

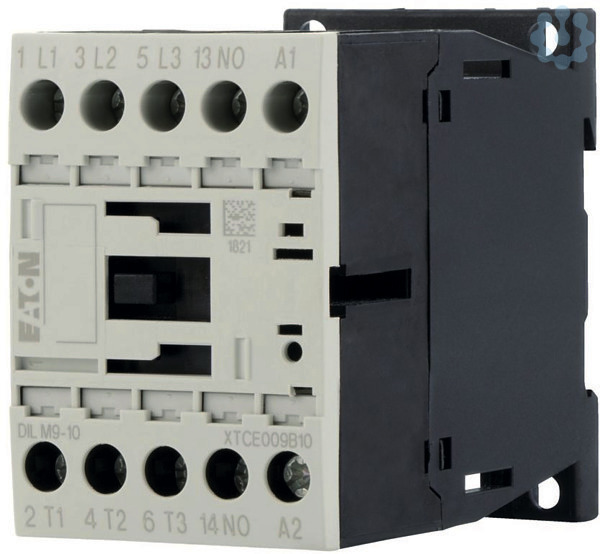

Leistungsschütz, 3-polig, 380 V 400 V 4 kW, 1 S, 24 V DC, Gleichstrombe
5061366
DILM9-10(24VDC)
276705
auf Anfrage
je
1 Stück
Sofort verfügbar: 33 Stück
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW, kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V).., Kontaktbestückung S = Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Integrierte Varistor-Schutzbeschaltung., Stromart AC/DC: Gleichstrombetätigung
Merkmale
Marke | Moeller Eaton |
Hersteller Type | DILM9-10(24VDC) |
Herstellerartikelnummer | 276705 |
EAN | 4015082767051 |
Fegime | 5061366 |
Artikelklasse | Leistungsschütz zum Schalten von Wechselstrom |
Anschlussart Hauptstromkreis | Schraubanschluss |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |
Anzahl der Öffner als Hauptkontakte | 0 |
Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
Geeignet für Reiheneinbau | Nein |
Spannungsart zur Betätigung | DC |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6 A |
Bemessungsbetriebsleistung NEMA | 3.7 kW |
Bemessungsbetriebsleistung bei AC-4, 400 V | 2.5 kW |
UNSPSC V24 | 39121529 |
eClass 10.1 | 27371003 |
Bemessungssteuerspeisespannung AC 50 Hz | 0...0 |
Bemessungssteuerspeisespannung AC 60 Hz | 0...0 |
Bemessungssteuerspeisespannung DC | 24...24 |
Betriebsspannung AC 50 Hz | 24...690 |
Betriebsspannung AC 60 Hz | 24...690 |
Breite | 45 mm |
Höhe | 68 mm |
Tiefe | 75 mm |
Zolltarifnummer | 85364900 |
RoHS-konform | CONFORM |
