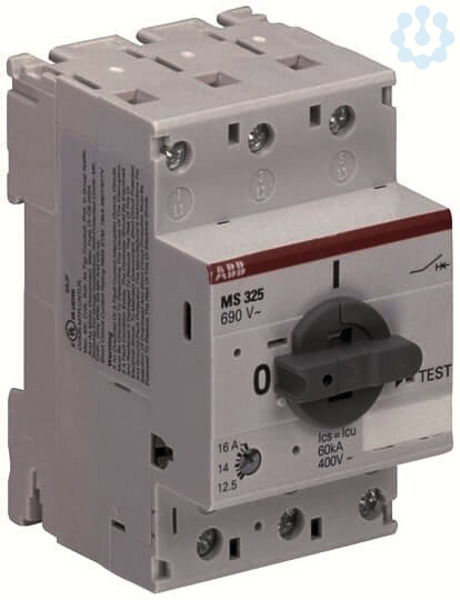

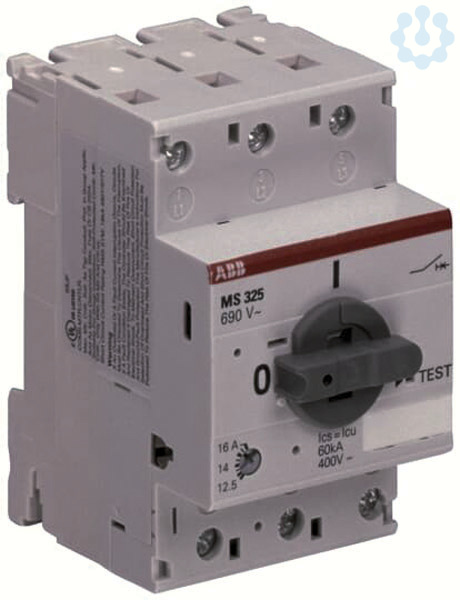

Artikelbild
Abbildung ähnlich
ABB

Motorschutzschalter 3-polig MS325 12,5-16A

2794099 MS325-16 1SAM150000R1012
auf Anfrage
je 1 Stück
Bestellware

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Motorschutzschalter MS325 mit thermischem und elektromagnetischem Schutz steht für die leistungsstarke Baureihe für den Motorschutz bis 12,5 kW (400 V) mit einer Modulbreite von 54 mm im Installationsdesign. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Anbaubare Zubehörteile sind Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser. 3-Phasen-Schienen und Einspeiseblöcke erlauben die gemeinsame Einspeisung mehrere Motorschutzschalter. Durch seine Bauform und das Installationsdesign ist MS325 besonders geeignet für den Verteilereinbau und für den Einsatz mit dem ABB Stecksockelinstallationssystem SMISSLINE.

Merkmale

Marke ABB
Hersteller Type MS325-16
Herstellerartikelnummer 1SAM150000R1012
EAN 4013614194375
Artikelklasse Leistungsschalter für Motorschutz
Anschlussart Hauptstromkreis Schraubanschluss
Auslösetechnik thermomagnetisch
Bemessungsbetriebsleistung bei AC-3, 400 V 7.5 kW
Bemessungsbetriebsspannung 440...690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 60 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 240...240 A
Gerätebauart Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter Ja
Phasenausfallempfindlich Ja
Ausführung des Betätigungselements Drehknopf
Breite 54 mm
Höhe 87.5 mm
Mit integriertem Unterspannungsauslöser Nein
Mit thermischem Schutz Ja
Polzahl 3
Schutzart (IP) IP20
Tiefe 75.5 mm
Überlastauslöser Stromeinstellung 12.5...16 A
eClass 10.1 27371501
UNSPSC V24 39121601
eClass 9.0 27371501
eClass 11.0 27371501
Zolltarifnummer 85362010
RoHS-konform CONFORM
