Abbildung ähnlich

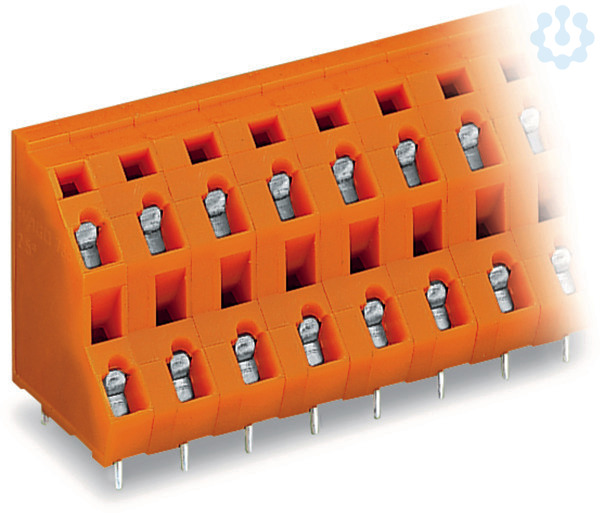

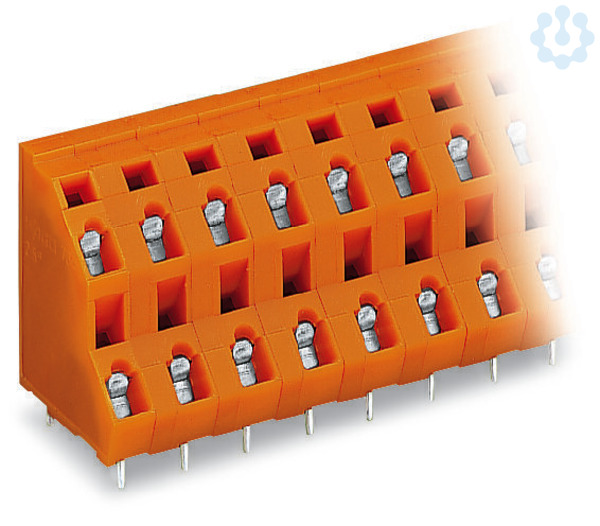

Doppelstock-Klemmenleiste 3x2pol. orange 0,08-2,5qmm RM7,62mm i.Reihe
2656436
736-603
736-603
auf Anfrage
je 100 Stück
Hat Bestand
Verpackungseinheiten
| 84 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Doppelstock-Leiterplattenklemme; 2,5 mm²; Rastermaß 7,62 mm; 6-polig; CAGE CLAMP®; 2,50 mm²; orange
Merkmale
| Marke | Wago |
| Hersteller Type | 736-603 |
| EAN | 4044918914673 |
| Artikelklasse | Leiterplattenklemme |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08...2.5 mm² |
| Anschlussart Leiter | Federzuganschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 2 |
| Anzahl der elektrischen Anschlüsse | 6 |
| Bemessungsspannung | 630 V |
| Bemessungsstoßspannung | 6 kV |
| Bemessungsstrom In | 21 A |
| Höhe | 26.5 mm |
| Rastermaß der Anschlüsse | 7.62 mm |
| Verschmutzungsgrad | 2 |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25...2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08...2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08...2.5 mm² |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Betriebstemperatur | -60...105 °C |
| Länge des Pins | 4 mm |
| Überspannungskategorie | III |
| Art der Banderolierung | ohne |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Gehäusefarbe | orange |
| Werkstoff der Anschlussoberfläche | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| UNSPSC V24 | 39121407 |
| eClass 10.1 | 27440401 |
| Zolltarifnummer | 85369010 |
| RoHS-konform | NOT_CONFORM |
