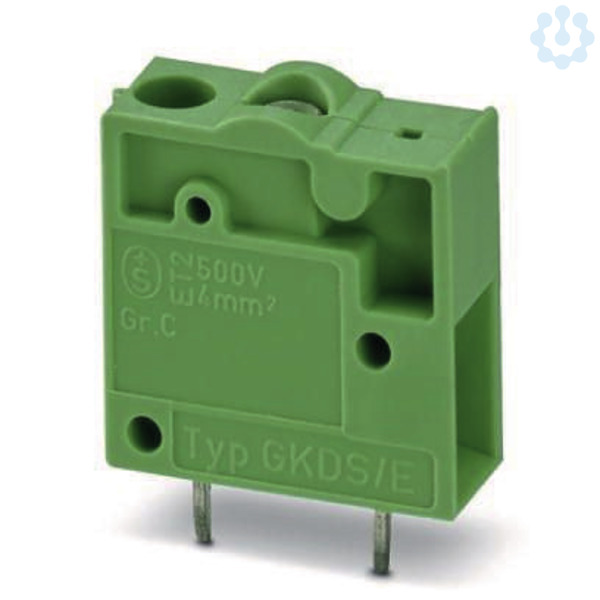

Abbildung ähnlich
Printklemme 1-polig Schraubansch. 24A 500V RM7,5mm grün
2683201
GKDS/E
1709025
auf Anfrage
je 100 Stück
Bestellware
Verpackungseinheiten
| 50 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 Stück |
| Bestellschritt | 50 Stück |
Beschreibung
Leiterplattenklemme, Nennstrom: 24 A, Bemessungsspannung (III/2): 630 V, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 1, Anzahl der Reihen: 1, Polzahl pro Reihe: 1, Artikelfamilie: GKDS/E, Rastermaß: 7,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Doppel-Pinning, Pinlänge [P]: 5 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!
Merkmale
| Marke | Phoenix Contact |
| Hersteller Type | GKDS/E |
| Herstellerartikelnummer | 1709025 |
| EAN | 4017918023584 |
| Artikelklasse | Leiterplattenklemme |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2...4 mm² |
| Anschlussart Leiter | Schraubanschluss |
| Anschlussart Leiterplatte | sonstige |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 1 |
| Bemessungsspannung | 630 V |
| Bemessungsstoßspannung | 6 kV |
| Bemessungsstrom In | 24 A |
| Höhe | 19.5 mm |
| Rastermaß der Anschlüsse | 7.5 mm |
| Verschmutzungsgrad | 2 |
| Winkel Leiterplatte/Leiteranschluss | sonstige |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25...2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2...2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.2...1.5 mm² |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Betriebstemperatur | -40...100 °C |
| Länge des Pins | 5 mm |
| Überspannungskategorie | III |
| Art der Banderolierung | Karton (für SMD) |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Gehäusefarbe | grün |
| Werkstoff der Anschlussoberfläche | Zinn |
| Werkstoff des Isolierkörpers | sonstige |
| UNSPSC V24 | 39121407 |
| eClass 10.1 | 27440401 |
| Durchmesser Anschlusspin | 1.4 |
| Zolltarifnummer | 85369010 |
| RoHS-konform | CONFORM |
