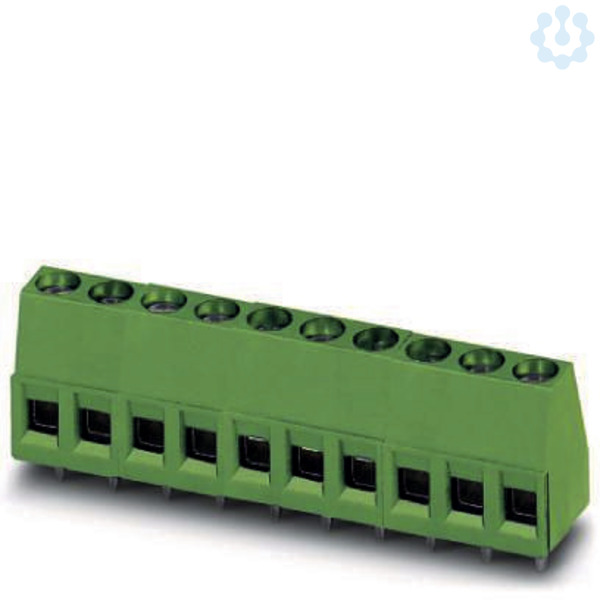

Abbildung ähnlich
Print-Klemmenblock 2-polig grün 1,5qmm 5,08mm Raster
2684046
MKDS1,5/2-5,08
1715721
auf Anfrage
je 100 Stück
Hat Bestand
Verpackungseinheiten
| 250 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Leiterplattenklemme, Nennstrom: 17,5 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: MKDS 1,5, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!
Merkmale
| Marke | Phoenix Contact |
| Hersteller Type | MKDS1,5/2-5,08 |
| Herstellerartikelnummer | 1715721 |
| EAN | 4017918024192 |
| Artikelklasse | Leiterplattenklemme |
| UNSPSC V24 | 39121407 |
| eClass 10.1 | 27440401 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.14...2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25...1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.14...1.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.14...1 mm² |
| Anschlussart Leiter | Schraubanschluss |
| Anschlussart Leiterplatte | sonstige |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 2 |
| Art der Banderolierung | Karton (für SMD) |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Bemessungsspannung | 400 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom In | 17.5 A |
| Betriebstemperatur | -40...105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Durchmesser Anschlusspin | 1.3 |
| Gehäusefarbe | grün |
| Höhe | 17.3 mm |
| Länge des Pins | 3.5 mm |
| Rastermaß der Anschlüsse | 5.08 mm |
| Verschmutzungsgrad | 2 |
| Werkstoff der Anschlussoberfläche | Zinn |
| Werkstoff des Isolierkörpers | sonstige |
| Winkel Leiterplatte/Leiteranschluss | sonstige |
| Überspannungskategorie | III |
| Zolltarifnummer | 85369010 |
