Abbildung ähnlich

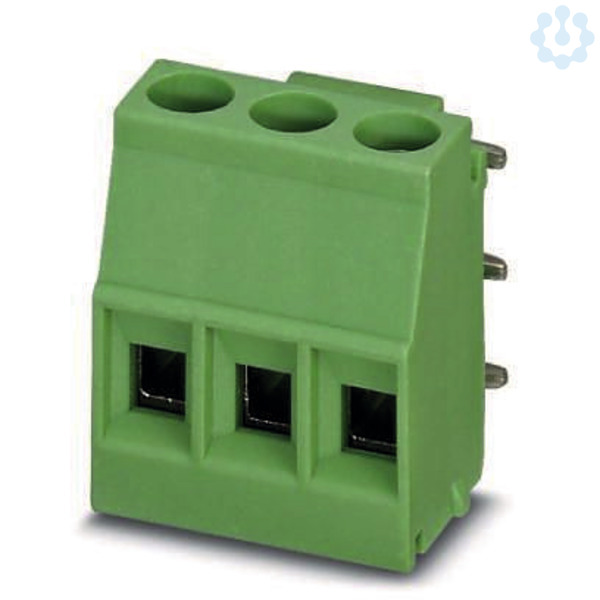

Print-Klemmenblock 3-polig rechts z.Einlöten in d.Leiterplatte
2687364
MKDSO2,5/3-R
1707218
auf Anfrage
je 100 Stück
Hat Bestand
Verpackungseinheiten
| 240 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 240 Stück |
| Bestellschritt | 240 Stück |
Beschreibung
Leiterplattenklemme, Nennstrom: 24 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: MKDSO 2,5/..-R, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Artikel mit seitlichem Pinabgang rechts
Merkmale
| Marke | Phoenix Contact |
| Hersteller Type | MKDSO2,5/3-R |
| Herstellerartikelnummer | 1707218 |
| EAN | 4017918136802 |
| Artikelklasse | Leiterplattenklemme |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.14...2.5 mm² |
| Anschlussart Leiterplatte | sonstige |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 3 |
| Bemessungsspannung | 400 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom In | 24 A |
| Höhe | 18.05 mm |
| Rastermaß der Anschlüsse | 5 mm |
| Verschmutzungsgrad | 2 |
| Winkel Leiterplatte/Leiteranschluss | sonstige |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25...2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.14...2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.14...0.75 mm² |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Betriebstemperatur | -40...105 °C |
| Länge des Pins | 3.5 mm |
| Überspannungskategorie | III |
| Art der Banderolierung | Karton (für SMD) |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Gehäusefarbe | grün |
| Werkstoff der Anschlussoberfläche | Zinn |
| Werkstoff des Isolierkörpers | sonstige |
| UNSPSC V24 | 39121308 |
| eClass 10.1 | 27144403 |
| Durchmesser Anschlusspin | 1.4 |
| Zolltarifnummer | 85369010 |
| RoHS-konform | CONFORM |
